• 香蕉视频污版,91香蕉视频下载地址,香蕉视频APP看片,91香蕉视频APP污

    熱門關鍵詞: 91香蕉视频下载地址布圖片  91香蕉视频下载地址膜圖片  香蕉视频APP看片

    7種不同厚度HDPE91香蕉视频下载地址膜焊縫強度實驗

    返回列表 來源:91香蕉视频下载地址膜91香蕉视频下载地址布供應商 瀏覽: 發布日期:2019-02-13 11:32:46【
    為了提高91香蕉视频下载地址膜焊縫強度的檢測水平,選擇7種不同厚度91香蕉视频下载地址膜在不同充氣時間和充氣壓強條件下進行焊縫強度試驗,得到91香蕉视频下载地址膜焊縫剪切強度質量與充氣時間和充氣壓強之間的關係。
    91香蕉视频下载地址膜厚度分別為0.25,0.35,0.5,0.75,1.00,1.50,2.00mm,對應母材拉伸強度分別為185、292,506,710,923、1616,2387(N/50mm)。

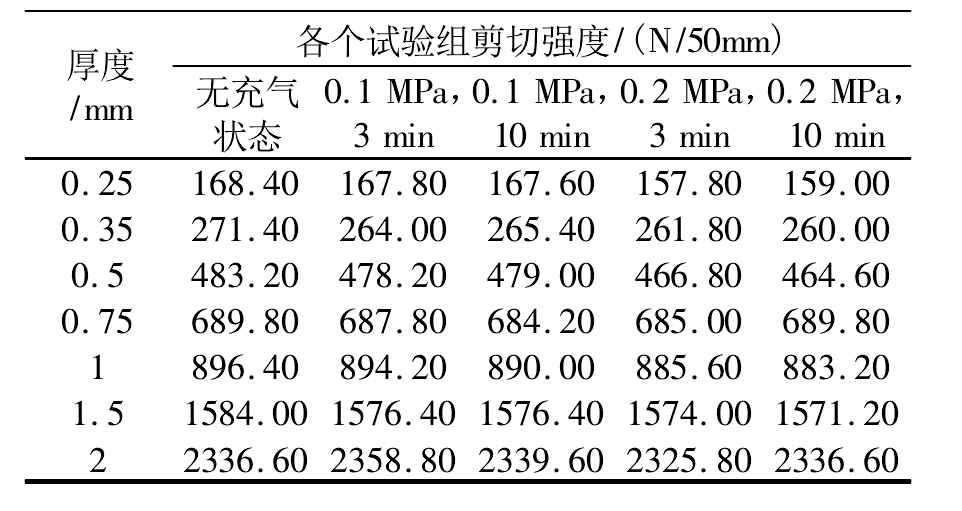

    充氣方案選用以下四種狀態,分別是:1、充氣壓力0.1MPa,充氣時間3min;2、充氣壓力0.1MPa,充氣時間10min;3、充氣壓力0.2MPa,充氣時間3min;4、充氣壓力0.2MPa,充氣時間10minx對充氣檢測後的HDPE91香蕉视频下载地址膜焊縫進行剪切試驗,並與無充氣狀態下的焊縫剪切強度進行對比,研究充氣時間、充氣壓力對焊縫強度質量的影響及其之間的變化規律。
    7種不同厚度HDPE91香蕉视频下载地址膜焊縫強度實驗

    同類文章排行

    最新資訊文章

  • 首頁
  • 電話
  • QQ
  • 聯係
  • 網站地圖
